친환경차 소개

정의

  1. 1. 환경친화적 자동차(친환경차)

    환경친화적 자동차의 개발 및 보급 촉진에 관한 법률에 따라, 전기자동차, 태양광자동차, 하이브리드동차, 수소전기자동차 또는 배출가스 허용기준이 적용되는 자동차 중 산업통상자원부령으로 정하는 환경기준에 부합하는 자동차로서 다음 요건을 갖춘 자동차 중 산업통상자원장관이 환경부장관과 협의하여 고시한 자동차

  2. 2. 전기자동차

    전기 공급원으로부터 충전받은 전기에너지를 동력원으로 사용하는 자동차

  3. 3. 태양광자동차

    태양에너지를 동력원으로 사용하는 자동차

  4. 4. 하이브리드자동차

    휘발유∙경유∙액화석유가스∙천연가스 또는 산업통상자원부령으로 정하는 연료와 전기에너지(전기 공급원으로부터 충전받은 전기에너지를 포함한다)를 조합하여 동력원으로 사용하는 자동차

- 하이브리드자동차 중 외부 전기 공급원으로부터 충전 받은 전기에너지로 구동 가능한 차량은 "플러그인 하이브리드자동차"
- 외부 전기 공급원으로부터 충전 받을 수 없는 차량은 "일반 하이브리드자동차"로 구분

유형별 특징

  • 하이브리드 자동차
  • 플러그인
    하이브리드 자동차
  • 전기 자동차
  • 수소전기차
하이브리드 자동차

작동원리

하이브리드 전기자동차(Hybrid Electric Vehicle)는 내연기관과 배터리에 저장된 에너지를 사용하는 전기모터로 구동됩니다. 일반 하이브리드 전기자동차는 배터리를 충전하기 위한 플러그가 없으며, 대신 배터리는 회생제동과 내연기관을 통해 충전됩니다. 배터리는 전력을 공급하고 정지시 엔진 공회전을 줄일 수 있습니다. 이러한 기능을 함께 사용하면 성능 저하 없이 연비가 향상됩니다.

핵심부품

배터리[보조] (Battery[auxiliary])
DC/DC 컨버터
(DC/DC converter)
발전기
(Electric generator)
전기 모터
(Electric traction motor)
배기 시스템
(Exhaust system)
연료 주입기
(Fuel filler)
연료 탱크
(Fuel tank)
내연기관
(Internal combustion engine)
전력전자 컨트롤러
(Power electronics controller)
열 시스템
(Thermal system)
배터리 팩
(Traction battery pack)
변속기
(Transmission)
전기 구동차량에서 12V 보조 배터리는 전기 모터 구동용 배터리가 결합되기 전에 자동차를 시동걸 수 있는 전기를 제공하고 차량 액세서리에도 전원을 공급합니다.

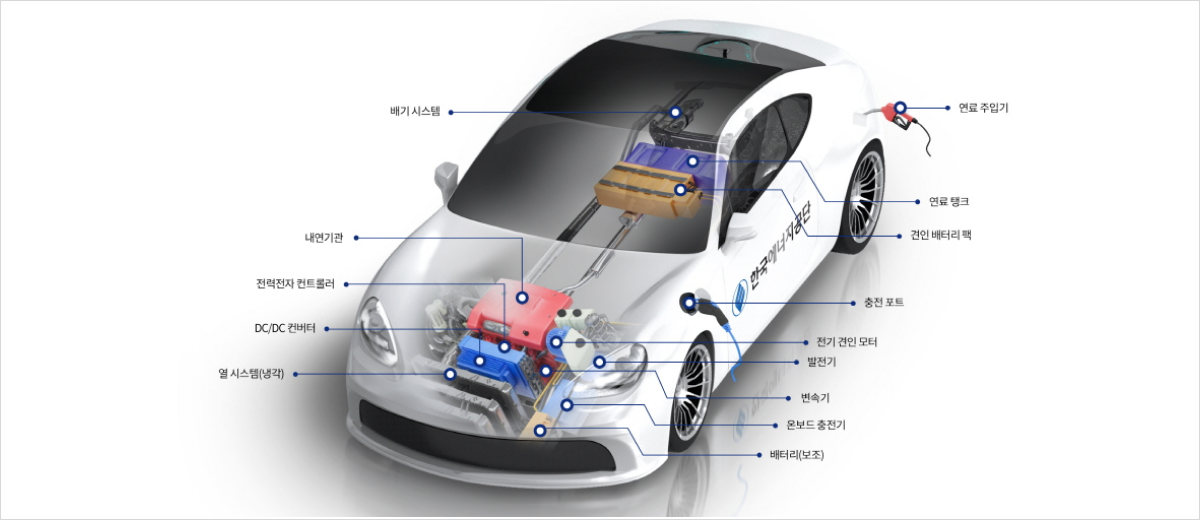

플러그인 하이브리드 자동차

작동원리

플러그인 하이브리드 전기자동차(Plug-in Hybrid Electric Vehicle)는 배터리를 사용하여 전기 모터에 전력을 공급하고 휘발유와 같은 다른 연료를 사용하여 내연기관에 전력을 공급합니다.
PHEV 배터리는 벽면 콘센트 또는 충전 장비를 사용하거나 내연기관 또는 회생 제동을 통해 충전할 수 있습니다. 차량은 일반적으로 배터리가 소진될때까지 전기로 운행되며, 그런 다음 차량은 자동으로 내연기관을 사용하도록 전환됩니다.

배터리[보조]
(Battery[auxiliary])
충전 포트
(Charge port)
DC/DC 컨버터
(DC/DC converter)
발전기
(Electric generator)
전기 모터
(Electric traction motor)
배기 시스템
(Exhaust system)
연료 주입기
(Fuel filler)
연료 탱크
(Fuel Tank)
내연기관
(Internal combustion engine)
온보드 충전기
(Onboard charger)
전력전자 컨트롤러
(Power electronics controller)
열 시스템
(Thermal system)
배터리 팩
(Traction battery pack)
변속기
(Transmission)
전기 구동차량에서 12V 보조 배터리는 전기 모터 구동용 배터리가 결합되기 전에 자동차를 시동걸 수 있는 전기를 제공하고 차량 액세서리에도 전원을 공급합니다.
전기 자동차

작동원리

전기 자동차(Electric Vehicle)는 내연기관 대신 전기 모터를 사용합니다. 차량은 전기 모터에 전원을 공급하기 위해 대형 배터리팩을 사용하며 전기 차량 충전을 위해 벽 콘센트 또는 충전 장비에 연결해야합니다. 전기로 작동하기 때문에 차량은 배기관에서 배기가스를 방출하지 않으며, 연료 펌프, 연료 라인 또는 연료 탱크와 같은 일반적인 액체 연료 구성 요소를 포함하지 않습니다.

배터리[보조]
(Battery[all-electric auxiliary])
충전 포트
(Charge port)
DC/DC 컨버터
(DC/DC converter)
전기 모터
(Electric traction motor)
온보드 충전기
(Onboard charger)
전력전자 컨트롤러
(Power electronics controller)
열 시스템
(Thermal system)
배터리 팩
(Traction battery pack)
변속기
(Transmission)
전기 구동차량에서 12V 보조 배터리는 전기 모터 구동용 배터리가 결합되기 전에 자동차를 시동걸 수 있는 전기를 제공하고 차량 액세서리에도 전원을 공급합니다.
수소전기차

작동원리

수소전기차(Hydrogen Fuel Cell Electric Vehicle)는 전기 자동차와 마찬가지로 전기를 사용하여 전기 모터에 동력을 공급합니다. FCV는 다른 전기 자동차와 달리 연료전지를 사용하여 전기를 생산합니다. 배터리만으로 전기를 끌어오는 것이 아니라 수소로 구동됩니다.

배터리[보조]
(Battery[auxiliary])
배터리팩
(Battery pack)
DC/DC 컨버터
(DC/DC converter)
전기 모터
(Electric traction motor)
연료 전지
(Fuel cell stack)
연료 주입기
(Fuel filler)
연료 탱크
(Fuel tank)
전력전자 제어기
(Power electronics controller)
열 시스템
(Thermal system)
변속기
(Transmission)
전기 구동차량에서 12V 보조 배터리는 전기 모터 구동용 배터리가 결합되기 전에 자동차를 시동걸 수 있는 전기를 제공하고 차량 액세서리에도 전원을 공급합니다.
